余壓監控系統：又叫壓差控制系統、壓力測控系統、余壓探測系統等。這里余壓是指：樓梯間氣壓-走道或者前室壓力差。
應用范圍：主要用于輔助正壓送風系統對高層建筑防煙樓梯間/走道、前室（或合用前室）/走道進行余壓值監測與控制。
目的：是保持樓梯間和前室的余壓值維持在國家標準范圍，阻擋有害煙氣進入的同時，確保防火門的正常開啟，保證生命通道的暢通。

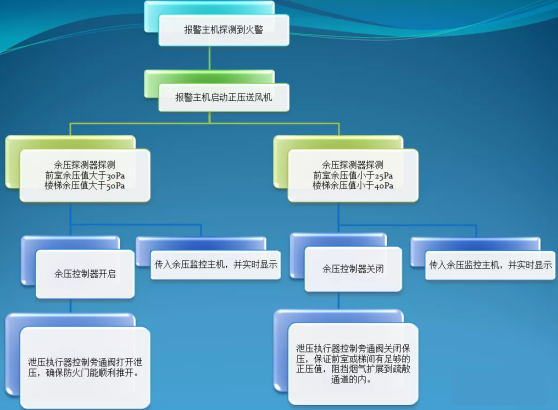

余壓監控系統工作原理：

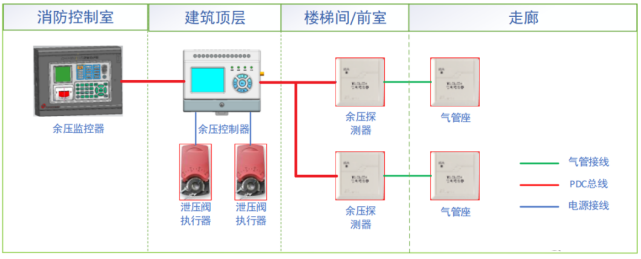

系統組成：氣管座、氣壓采集管、余壓探測器、余壓控制器、帶電動執行器、余壓監控器。
余壓探測器—?dú)夤堋獨夤茏?
如上圖，余壓探測器安裝在樓梯間或者前室，通過氣管與安裝在走道氣管座相連，探測兩個空間氣壓差。
余壓探測器：也叫壓差控制器、余壓探測器、壓力傳感器等，如圖，壁掛安裝樓梯間、前室內防火門那一側（上圖右上部分），氣流穩定避開風口的地方，距頂20~50公分，直接固定在預埋86盒上壁掛安裝。
常見主要參數：
1.耐壓值，能經受的最高壓力差。
2.是否帶電源線（是否二線）。
3.測量范圍，一般為100pa以內。
4.壓力：前室30Pa報警，25Pa復位；樓梯間50Pa報警，40Pa復位
氣管：PVC軟管，用于走道——前室或走道-樓梯間引壓，一般穿墻通往氣管座。
氣管座：也就是氣管的末端，為一個氣管末端的裝飾面板。

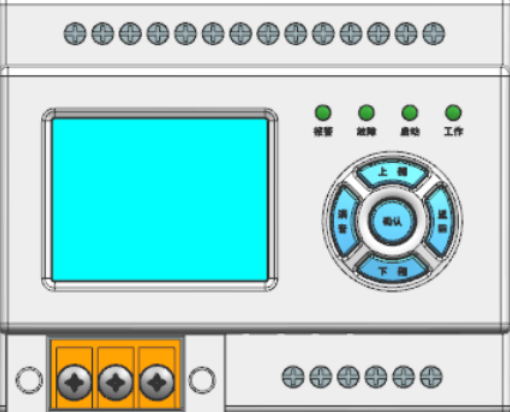

余壓控制器：
一般導軌安裝于屋頂風機控制柜內，通過總線收集自己帶載的余壓傳探測器的余壓，將余壓數據和設備進行狀態，反饋到余壓監控主機上顯示，并具有兩路泄壓閥控制，可控制泄壓執行器的開啟和關閉實現對兩臺風機的控制。
余壓監控器：
余壓監控器，又稱余壓監控主機，一般為壁掛小主機，用于實時監控余壓值、余壓報警、泄壓狀態、報警聯動狀態，顯示系統運行情況以及控制余壓控制器的執行泄壓。簡單來說就是顯示余壓控制器和余壓傳感器的實時狀態。

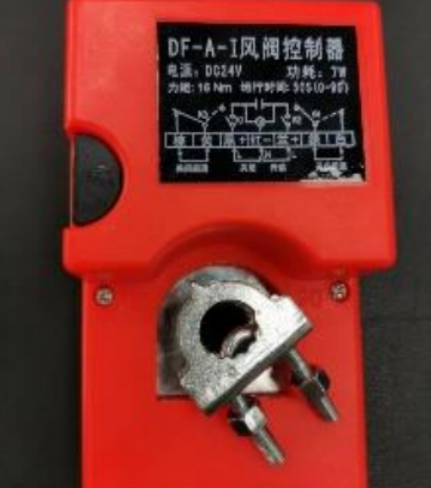

泄壓執行器：
接收來自余壓控制器的控制信號，實現對風機的旁通閥的開啟或關閉動作，簡單來說，這東西就一個可正向或反向的執行器，與風閥連接實現對風閥開口大小的調節。
國家《建筑防排煙系統技術標準》GB51251-2017對余壓值的要求：
3.4.4 機械加壓送風量應滿足走廊至前室至樓梯間的壓力呈遞增分布,余壓值應符合下列要求:
1.前室、封閉避難層(間)與走道之間的壓差應為25Pa~30Pa
2.樓梯間與走道之間的壓差應為40Pa~50Pa
3.當系統余壓值超過最大允許壓力差時應采取泄壓措施。最大允許壓力差應由本規范第3條計算確定

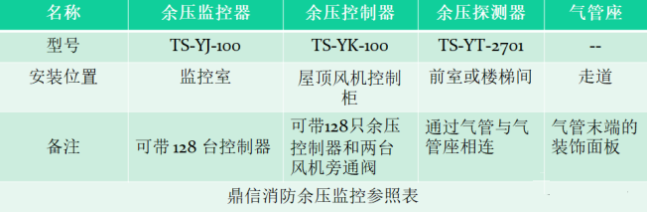

消防余壓監控參照表：
從表上可以看出，1個項目配備1個余壓監控主機就夠了，1棟樓配一個余壓控制器，原則依據是每個前室配一套余壓探測器-氣管-氣管座，樓梯間一般在最底層處配一套余壓探測器-氣管-氣管座。

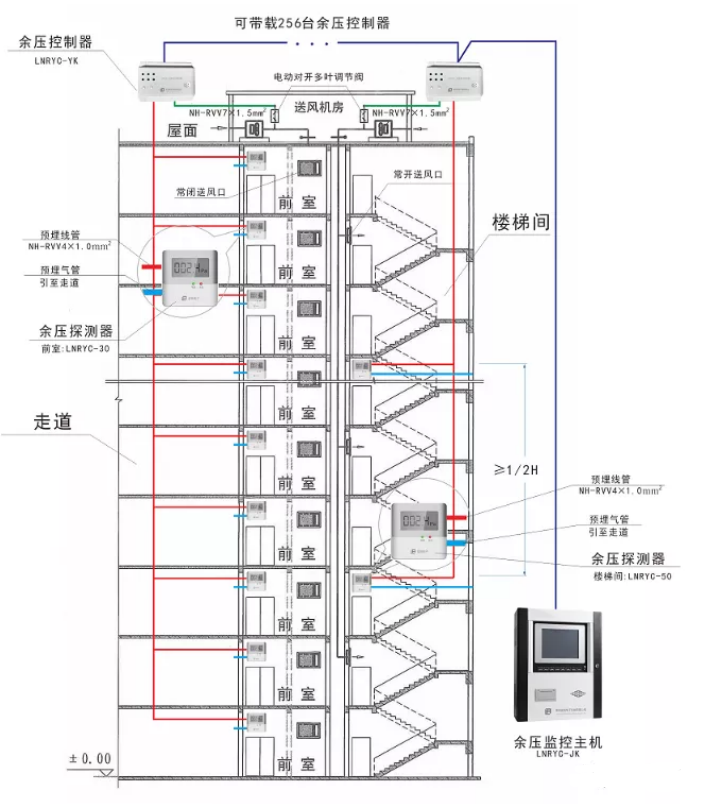

可參考下面余壓監控系統圖進一步了解：
